تفاصيل المنتج:
|
| اسم المنتج: | كابل الألياف البصرية GYTC8S | تطبيق: | كابل هوائي |
|---|---|---|---|
| عدد الموصلات: | 24 نواة | نوع: | الشكل 8 كابل الألياف البصرية الجوي |
| السترة: | PE الأسود | نوع الألياف: | G652D |
| عضو القوة: | عضو قوة أسلاك الفولاذ | ||
| تسليط الضوء: | كابل الألياف البصرية المدفون مباشرة GYTC8S,كابل الألياف البصرية GYTC8S 24 Core,كابل الألياف الضوئية المدفون مباشرة بالشكل 8 |
||

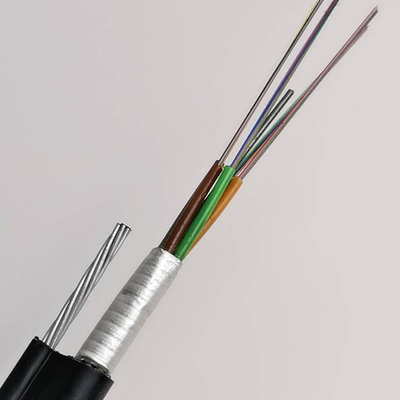

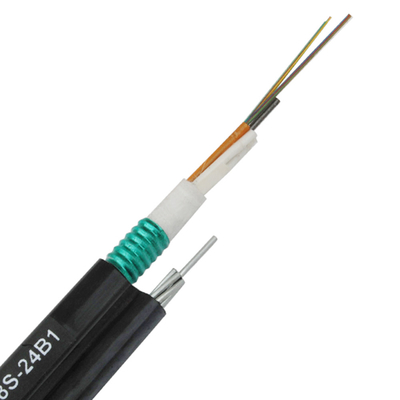

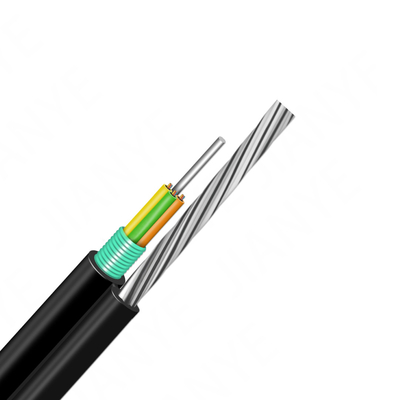

كابل الألياف البصرية GYTC8S الشكل 8 كابل الألياف الضوئية العلوية 24 كور
GYTC8S هو كابل ليفي ضوئي للاستخدام في الهواء الطلق مناسب للتطبيقات الجوية.
كابل بصري الشكل 8 مدعوم ذاتيًا بألياف موضوعة في أنبوب عازل فضفاض مملوء بالهلام وملفوف حول عضو مركزي عازل.قلب الكابل محمي بالهلام أو مادة مانعة لتسرب الماء لمنع تسرب المياه والهجرة ، وهو محمي بدرع من الشريط الفولاذي المموج.يتم تغطية كل الوحدة الكاملة والصلب المجلفن بغطاء خارجي من البولي إيثيلين الأسود.

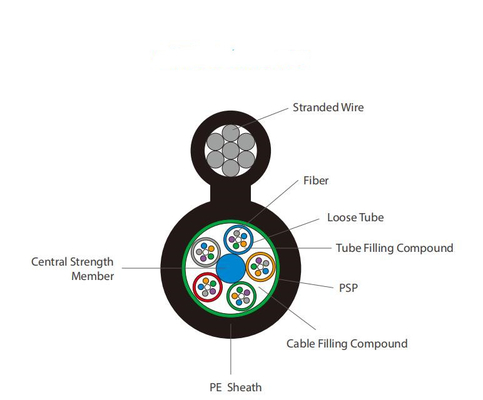

هيكل كابل GYTC8S / GYTC8A هو وضع 250 ميكرون من الألياف الضوئية في أنبوب فضفاض مصنوع من مادة ذات معامل عالي ، مملوء بمركب مقاوم للماء.يتم لف قلب الكابل في فولاذ مطلي بالبلاستيك ومتكامل مع حبلا فولاذي في غلاف بولي إيثيلين مكون من 8 أشكال.يوفر هيكل الدعم الذاتي من الشكل 8 قوة شد عالية ويتيح تركيبات جوية سهلة وموفرة للتكلفة.
خصائص المنتج
• تتميز خيوط الأسلاك الفولاذية بقوة شد عالية للغاية ، مما يجعلها ملائمة للوضع العلوي ذاتي الدعم وتقلل من تكاليف التركيب
• مع خصائص ميكانيكية جيدة وخصائص درجة الحرارة
• مادة الأنبوب السائب تتمتع بمقاومة جيدة للتحلل المائي وقوة عالية
• الأنبوب السائب مملوء بهلام خاص يحمي الألياف الضوئية
• اتخذ التدابير التالية لضمان أداء الكبل البصري المقاوم للماء
- مركز سلك معدني واحد مقوى
- مملوءة بمواد خاصة مانعة للماء في أنبوب فضفاض
-ملء قلب كابل كامل
- طبقة مقاومة للرطوبة من الفولاذ المطلي بالبلاستيك
| نموذج | الأساسية聽聽 聽عدد | عدد الأنبوب | ملء حبل العد | الوزن (كجم / كم) | التوتر (N) | سحق (ن / 100 مم) | الانحناء الشعاع ثابت / ديناميكي (مم) |
| GYTC8S-2 ~ 6Xn | 2 ~ 6 | 1 | 4 | 158 | حسب قطر سلك التعليق | 300/1000 | 10 د / 20 د |
| GYTC8S-8 ~ 12Xn | 8 ~ 12 | 2 | 3 | 158 | |||
| GYTC8S-14 ~ 18Xn | 14 ~ 18 | 3 | 2 | 158 | |||
| GYTC8S-20 ~ 24Xn | 20 ~ 24 | 4 | 1 | 158 | |||
| GYTC8S-26 ~ 30Xn | 26 ~ 30 | 5 | 0 | 158 |
| تعليم غلاف الكابل | ||||||||||
| XXXOFC 2021 GYTA53 XXCORE SM XXXXM | ||||||||||
| XXXOFC | العلامة التجارية المصنعة ، (حسب طلب العميل) | |||||||||
| 2021 | سنة الصنع | |||||||||
| GYTA53 | نوع الكابل | |||||||||
| XXXX م | علامات للأمتار | |||||||||
| غرض | معامل | |
| الألياف- G652D | معامل التوهين | 1310 نانومتر ديسيبل / كم ≤0.4 |
| 1550 نانومتر ديسيبل / كم ≤0.3 | ||
| الغلاف الخارجي | مادة | MDPE |
| اللون | أسود | |
| دقيقة.نصف قطر الانحناء | ثابتة | قطر الكابل 10 مرات |
| متحرك | قطر الكابل 20 مرة | |
| تكرار الانحناء | الحمل: 150 نيوتن ؛ عدد الدورات: 30 لا يوجد اهتمام واضح بالإضافة ، لا يوجد كسر ليفي ولا تلف للكابل. | |
| أداء الشد | المدى القصير | 1500N الاهتمام الإضافي 0.1dB ، إجهاد الألياف ≤0.15٪ |
| سحق | المدى القصير | 1000N / 100mm الاهتمام الإضافي 0.1dB |
| التواء | الحمل: 150N ؛عدد الدورات: 10 ؛زاوية الالتواء: ± 180 درجة لا يوجد اهتمام واضح بالإضافة ، ولا يوجد كسر للألياف ولا تلف للكابل. | |
| تأثير | طاقة التأثير: 450 جرام × 1 متر ؛نصف قطر رأس المطرقة: 12.5 مم ؛عدد التأثير: 5 لا يوجد اهتمام واضح للإضافة ، لا يوجد كسر في الألياف ولا ضرر للكابل. | |
| معلمات الألياف أحادية الوضع: | |||
| العناصر | وصف | ||
| G.652.D | ع 655 | ||
| التوهين (ديسيبل / كم) | 1310 نانومتر | ≤0.36 | ≤0.40 |
| (بعد الكابل) | 1550 نانومتر | ≤0.22 | ≤0.25 |
| الطول الموجي لقطع الكابل (مم) | ≤1260 | ≤1450 | |
| الطول الموجي صفر التشتت (مم) | 1300 1324 | ≤1520 | |
| منحدر تشتت صفري ([ps / (nm2 · km)]) | ≤0.092 | - | |
| منحدر التشتت (1550 نانومتر) ([ps / (nm2 · km)]) | - | 0.0084 | |
| 1310nm وضع قطر المجال (ميكرومتر) | 8.7 ~ 9.5 | - | |
| 1550nm وضع قطر المجال (ميكرومتر) | 9.8 ~ 10.8 | 9.1 ~ 10.1 | |
| خطأ تركيز النواة / كلاد (ميكرومتر) | ≤0.6 | ≤0.6 | |
| قطر الكسوة (ميكرومتر) | 125 ± 0.7 | 125 ± 0.7 | |
| الكسوة غير دائرية (٪) | ≤1.0 | ≤1.0 | |
| قطر الطلاء الأساسي (ميكرومتر) | 235 250 | 235 250 | |
| (قبل تلوينها) | |||
| مستوى اختبار الإثبات (KPSI) | ≥ 100 | ≥ 100 | |
| توهين مع خسارة الانحناء (ديسيبل) | عند 1550 نانومتر ، نصف قطر 25 مم ، 100 دورة | ≤0.05 | ≤0.05 |
| عند 1550 نانومتر ، نصف قطر 16 مم ، دورة واحدة | ≤0.05 | ≤0.05 | |
| توهين وعرض النطاق الترددي للألياف الضوئية متعددة الأوضاع: | |||||||
| نوع الألياف | 850 / 1300nm التوهين (20 أوم) (بعد الكابل) | أكثر من عرض النطاق الترددي مشروط | عرض النطاق الترددي المشروط الفعال | مسافة دعم التطبيق (عند 850 نانومتر) | |||
| القيمة النموذجية | قيمة الحد الأقصى | 850/1300 نانومتر | 850 نانومتر | 40 جيجا بايت - SR4 / 100 جيجا بايت - SR101 | 10GBASE-ريال سعودي | 1000BASE-ريال | |
| وحدة | ديسيبل / كم | ديسيبل / كم | ميغاهيرتز． كيلومتر | ميغاهيرتز． كيلومتر | م | م | م |
| 50/125 | 3.0 / 1.0 | 3.3 / 1.2 | ≥500 / 500 | - | - | - | - |
| 62.5 / 125 | 3.0 / 1.0 | 3.3 / 1.2 | ≥200 / 500 | - | - | - | - |
| OM2 + | 3.0 / 1.0 | 3.3 / 1.2 | 700/500 | ≥950 | - | 140 | 170 |
| OM3 | 3.0 / 1.0 | 3.3 / 1.2 | 1500/500 | ≥ 2000 | 150 | 300 | 550 |
| OM4 | 3.0 / 1.0 | 3.3 / 1.2 | ≥ 3500/500 | ≥4700 | 750 | 1000 | 1100 |
